　　市面上所有的產品只要有用到測量?jī)x器，那么就一定會存在相應的誤差。對于具體應用而言，即使有誤差，從某種意義上來說卻也是相對的。只要誤差在允許的范圍之內，都是可以被接受的了，并且專業的用戶一般在實際應用中會遵循“適用，優選”的原則來選擇傳感器。那么壓力傳感器在應用中，其關注的特性包括但不限于以下幾種特征：

　　1、壓力測量范圍：FSO-kPa(差壓/靜壓，表壓/密封表壓，絕壓)

　　2、壓力測量誤差:±kPa

　　3、測量分辨率:kPa/bit

　　4、工作電壓/電流

　　5、存儲、工作溫度范圍，測量介質

　　6、壓力測量響應特性,重復性，長期穩定性

　　關于誤差分析，以下內容將針對硅壓阻方式的壓力傳感器進行一個簡單的說明。

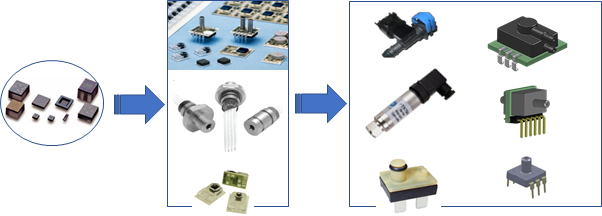

　　在上圖中，列舉了當前在各個領域中廣泛應用的基于硅壓阻壓力傳感器從裸片到若干封裝的幾個典型形式。產品類型中有的僅作外部封裝，有的將對應量程輸出模擬信號經過溫度補償和校準，可以進行互換操作的;有的進一步將模擬信號放大處理的，及進一步數字化處理后輸出;有的進行數字化校準后使用相應的接口協議在工業界廣泛應用的壓力變送器形式的，以及在汽車，醫療等行業的應用中，集成其它諸如溫度或者氣體等傳感器的成為一種綜合形式的模塊。當然也有利用待測介質的壓力特性測量其它對應的物理量，比如用于呼吸機等領域的基于低差壓傳感器的流量傳感器等。

　　一般而言在未經數字化處理之前的壓力傳感器，多會在產品的特性欄中描述遲滯(壓力、溫度)及線性度、溫度系數等特征參數。而經過數字化處理后的壓力傳感器或者變送器，在描述輸出信號特性的時候，大多不再描述這些參數指標，而是提供總體的測量精度等參數。這種差異并不是因?yàn)閿?shù)字化可以消除類似遲滯等特性，而是數字化處理后很難再區分是因?yàn)閭鞲衅髟臏y(cè)量信號還是固件處理本身引起的某些類似遲滯等特性。因此一般均把遲滯、溫度特性等引起的元件測量誤差和量化處理誤差綜合成為了產品最終的測量精度、誤差及長期穩定性的描述上更為合理。

　　數字調理往往較少對傳感器電橋的對稱性進行處理。如果考慮到硅阻壓力傳感器在0負載點輸出的偏差(Offset)分布對于前端放大電路增益的影響，以及后續ADC部分對有效信號(FSO)因增益的變化導致的分辨率變化，則需要統籌考慮。數字化后的輸出除非需要，否則Offset都從指定的0點計算。

　　模擬補償和校準，可以在ADC參與處理之前通過改善對稱性(0點Offset輸出接近于0V輸出)、溫度敏感性及輸出一致性等方面，使得產品的互換性方面有明顯的提升。因此兩種方式均有各自的特點，這里我們?cè)诜治鰤毫鞲衅鞯恼`差時，將不會對數字化之后的壓力產品進行進一步分析，而僅限于利用電阻網絡進行溫補和校準后的壓力產品。
